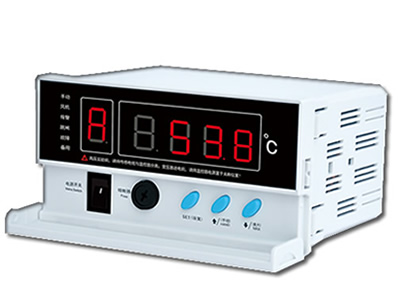

IB-S201 干式變壓器溫控器
IB-S201D/E/F/G/I系列干式變壓器溫控器，IB-S201溫控器安裝產品型號介紹說明,IB-S201EF溫控器說明書,福建福州英諾科技提供IB-S201干變溫控器型號產品銷售,廠家直銷,價格合理,產品型號通用,安裝說明方便簡單,歡迎咨詢我們
訂購熱線：13599070393
在線詢價產品詳情
干式變壓器溫控器技術指標
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | ISO9001:2016國際質量管理體系認證 |
| 通過試驗標準: | IEC61000-4:1995 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
IB-S201干式變壓器溫控器型號選擇說明
| 型號 | 功能 |
| IB-S201D | 三相巡回顯示/最大值顯示；風機自動/手動啟停；超溫報警；超溫跳閘；故障報警；“黑匣子”功能； 風機定時激勵功能；模擬測試功能；數字補償功能；柜門開門報警功能。 |
| IB-S201E | 常規功能同IB-S201D型，增加三路或四路獨立的4～20mA模擬電流輸出。 |
| IB-S201F | 常規功能同IB-S201D型，增加RS485/232串行通訊功能。 |
| IB-S201G | 常規功能同IB-S201D型，增加一路機房環境溫度測量與控制。 |
| IB-S201I | 常規功能同IB-S201D型，增加一路變壓器鐵芯溫度測量與報警。 |
備注：
1、如：IB-S201F，S代表塑殼，F代表功能代號（通訊功能）；
2、E、F、G、I為功能代碼，功能代碼可以組合，以下舉例說明： 溫控器型號：IB-S201EF，表示：溫控器為塑殼儀表，其功能包括：常規功能、4～20mA電流輸出功能（E）和通訊功能（F）。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等，均可與我們聯系。 福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全， 溫控器接線圖及說明書原理簡單，廠家直銷、價格合理，歡迎詢價！
======安裝尺寸=====
| 開孔尺寸： | 153mm × 77mm |
| 外觀尺寸： | 160mm × 80mm × 120mm |

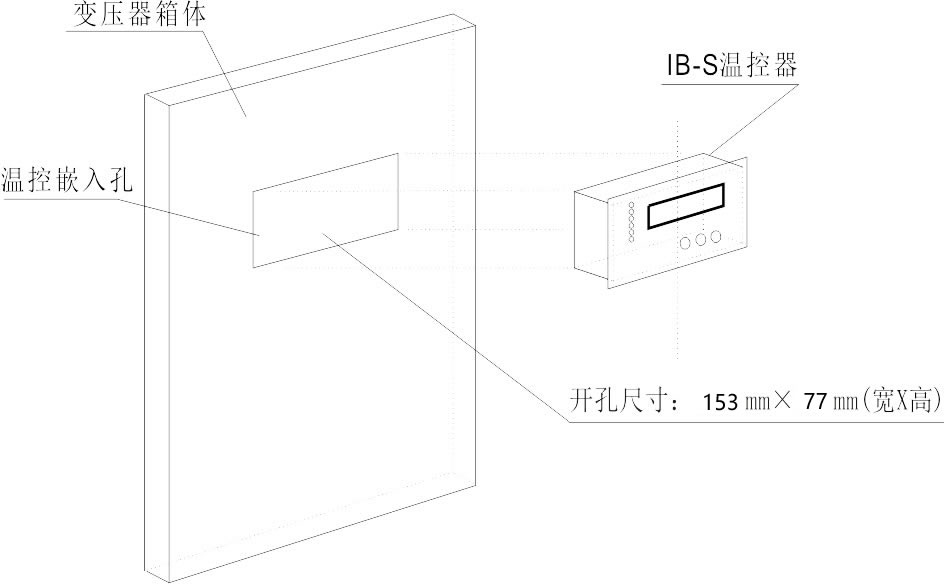

安裝示意圖
步驟：
(1)在變壓器箱體上按儀表開孔尺寸開好儀表嵌入孔。 (2)將IB-S溫控器嵌入變壓器箱體上已開好的嵌入孔。

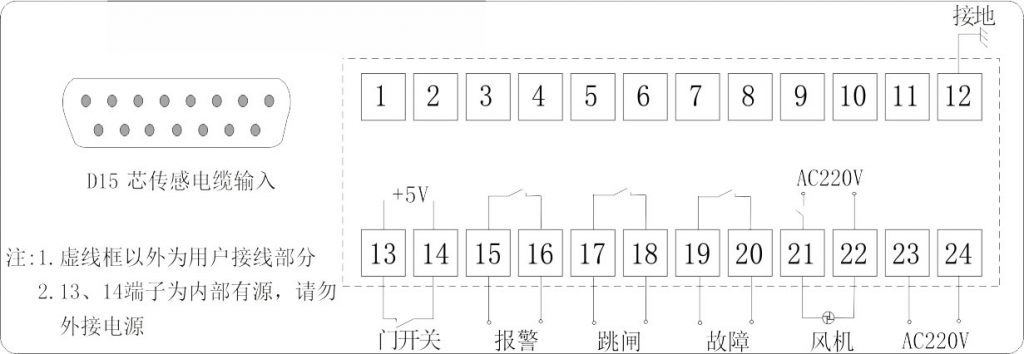

IB-S201D 溫控器端子接線圖（附加功能請來電咨詢）
注：若此接線圖與IB-S201溫控器接線圖不一致時，以IB-S201溫控器上接線圖為準。

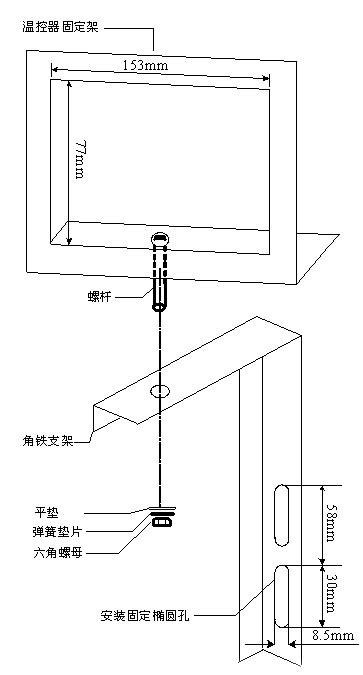

IB-S201溫控器安裝支架（根據現場情況選用）
